Installasjonsinstruksjoner

Igangkjørings- og installasjonsinstruksjoner for Seemoto-systemenheter

Sensorer

TS - Temperatursensor

TS Romtemperatur og THS

  • Sensorene bør plasseres slik at de ikke blokkeres av produkter osv. Sensorene bør være synlige og festet/plassert slik at de ikke havner bakerst i hyllene, for eksempel.
  • Sensoren skal ikke monteres mot metall, og sensoren skal være i vertikal posisjon, med forsiden (Seemoto-klistremerke) vendt mot basestasjonen, en døråpning i rommet eller et åpent område.
  • Det er lurt å prøve å installere sensoren litt høyere, men ikke høyere enn døråpningen til rommet, for eksempel.
Installasjonsinstruksjoner for TS romtemperatur
Installasjonsinstruksjoner for TS romtemperatur

TS-kjøleskap

  • Sensorene skal plasseres i skapet på den nest øverste hyllen og foran i hyllen, i oppreist stilling, og sensoren skal ikke berøre produktene for å unngå temperaturforvrengning. Det skal være noen få centimeter ledig plass rundt sensoren.
  • Sensoren kan for eksempel henges fra et hyllerist med en kabelstrips, eller alternativt plasseres i en plastbeholder slik at sensoren er i vertikal posisjon.
  • I et skap med skuffer kan sensoren festes vertikalt til plastskilleveggen med et klistremerke på bakpanelet, så høyt som mulig.
  • Sensoren må ikke festes til skapets vegger, og sensoren må ikke være horisontal eller mot metall.
  • Sensoren skal plasseres slik at forsiden av sensoren (Seemoto-logoen) vender ut av kabinettet.
  • Hvis kjøleskapet står i en nisje i veggen, bør skapet trekkes ut slik at dørpakningene er synlige sett fra siden. Hvis det for eksempel er tre skap ved siden av hverandre, bør det midterste trekkes litt ut slik at dørpakningene også er synlige sett fra siden.

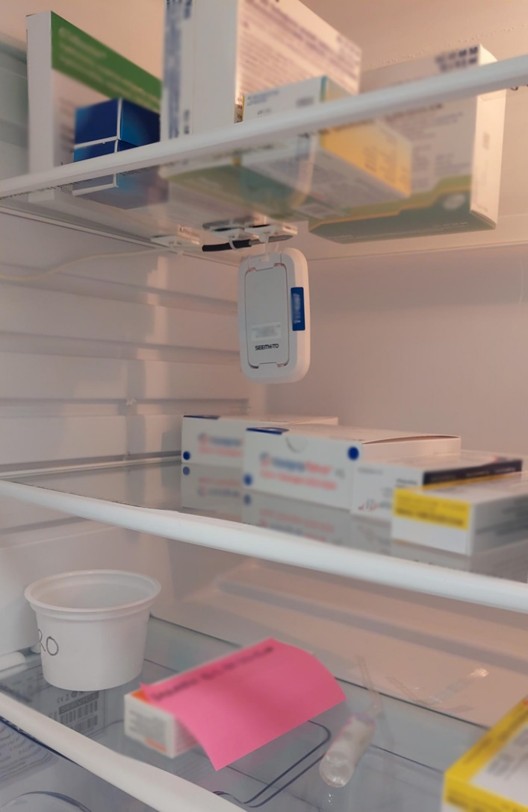

Installasjonsinstruksjoner for TS-kjøleskap
Installasjonsinstruksjoner for TS-kjøleskap

TS-kjøretøy

Den trådløse Seemoto-sensoren består av to deler: Selve sensoren og bakplaten.

  • Bakplaten aktiverer sensoren. Uten bakplaten vil ikke sensoren måle.
  • Bakplaten brukes også til installasjon/montering av sensorer.
  • Strømlampen øverst til høyre på fronten blinker én gang innen 60 sekunder etter at du har festet/fjernet bakplaten.

Monteringsstedet for sensoren velges vanligvis i henhold til kundens instruksjoner. Hvis det ikke finnes mer spesifikke instruksjoner, installeres sensoren i bagasjerommet som følger:

1
Bakplaten henges med en kabelstrips fra rør/slanger/ledninger eller lignende på kjøle-/varmeenheten, med tanke på følgende punkter:
  • Bakplaten/sensoren må ikke ligge mot metall, i luftstrømmen til en varme- eller kjøleenhet eller i umiddelbar nærhet av en dør.
  • Monteringsstedet bør velges slik at sensoren ikke utsettes for støt og ikke forstyrrer normal bruk av kjøretøyet.
2
Etter at du har festet bakplaten, klikker du sensoren fast i bakplaten.
  • Plasser først den nederste delen av sensoren på plass, og trykk deretter den øverste delen av sensoren på bakplaten. Sensoren klikker på plass.
3
Til slutt stram kabelbåndet rundt sensoren og bakplaten.
  • Dette sikrer at sensoren ikke løsner fra bakplaten under noen omstendigheter.
Monteringsanvisning for TS-kjøretøy
TS-kjøretøyinstallasjonsinstruksjoner 2

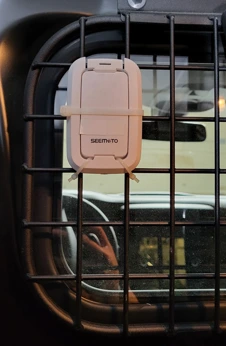

TS-kjøretøyinstallasjonsinstruksjoner 3

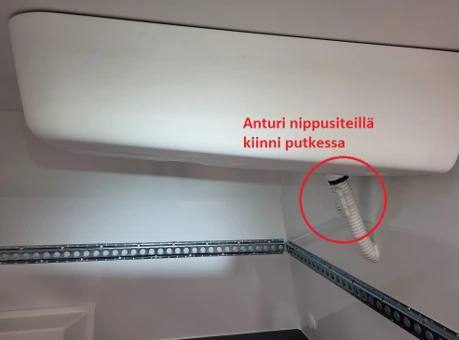

Monteringsanvisning for TS-kjøretøy
TS-PT - Platinumsensor

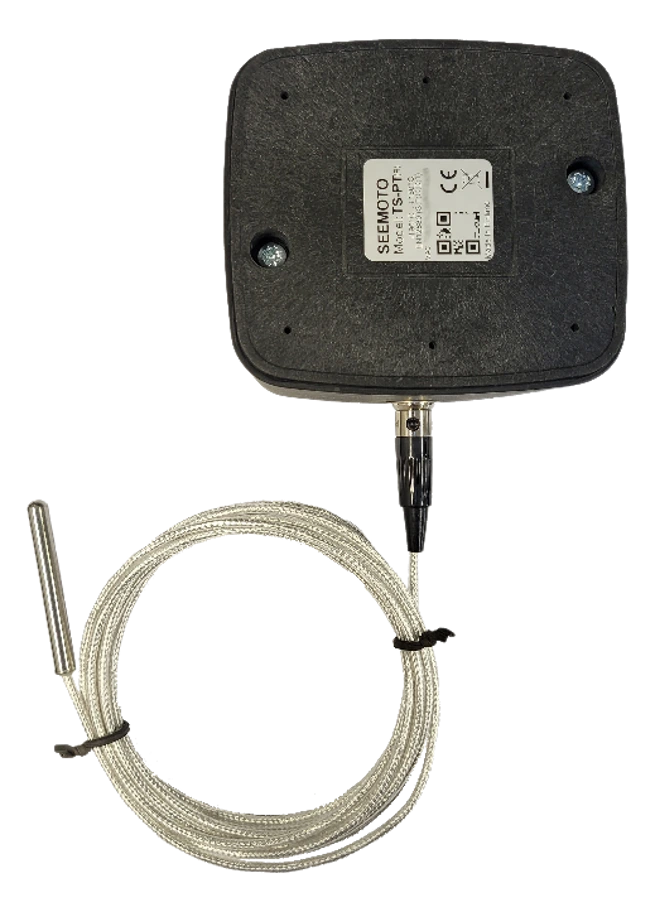

TS-PT installasjonsinstruksjoner

Start

Før installasjon/bruk, sørg for at følgende utstyr og tilbehør er inkludert i pakken:

  • TSPT-enhet
  • Sensorsonde

Installasjon/drift

Ikke installer enheten direkte mot metalloverflater eller omgitt av metall.

Enhetsaktivering

Enheten leveres med batteriet frakoblet. Batteriet må kobles til før bruk.

1
Åpne enheten ved å fjerne de to skruene på baksiden og løfte av dekselet.
2
Fjern plaststripen fra batteripolen og skyv batteriet forsiktig i den retningen stripen ble fjernet fra. Enheten aktiveres automatisk.
3
Ta vare på plastlisten – den kan brukes til å deaktivere enheten om nødvendig.
4
Lukk enheten ved å sette på dekselet igjen og stramme skruene.

Tilkobling av sensorsonden

Sørg for at sensorproben er riktig koblet til den tilhørende kontakten.

Ikke bytt sensorprober mellom forskjellige måleenheter eller terminaler.

Enhetsinstallasjon

Plasser enheten på et trygt sted der sonden kan nå enheten som overvåkes.

Unngå å plassere enheten mot metall, og beskytt den mot vann, fuktighet og høy luftfuktighet.

Det anbefales å feste enheten sikkert med borrelås.

TS-PT installasjonsinstruksjoner
TS-PT installasjonsinstruksjoner
TS-logger

TS-Logger Installasjonsinstruksjoner

Denne instruksjonen beskriver bruken av en transportlogger ved forsendelse og mottak av en temperaturkontrollert transportkasse.

Temperaturkontrollert eskeforsendelse

1
Slå på transportloggeren ved å flytte bryteren på venstre side opp til et grønt merke vises.
2
Temperaturmålingen starter, og en grønn indikatorlampe på forsiden av loggeren i øvre høyre hjørne lyser i 2 sekunder.

Hvis en startforsinkelse for måling er programmert for loggeren, vil temperaturene først bli registrert etter at forsinkelsen er utløpt.

Temperaturkontrollert boksmottak

1
Slå av transportloggeren ved å skyve bryteren på venstre side ned. Et rødt merke vil vises.
2
Temperaturmålingen er slått av, og loggeren indikerer resultatet under transport ved å blinke indikatorlampen.
  • Grønn indikatorlampe: Grenseverdiene er opprettholdt under transport. Grenseverdiene er merket på et klistremerke på loggeren.
  • Rød indikatorlampe: Grenseverdiene er ikke overholdt under transport. Ikke pakk ut forsendelsen før du har sjekket bruksanvisningen.

Transportloggeren laster automatisk opp målinger til Seemoto-tjenesten når den bringes i nærheten av en Seemoto-basestasjon. Transportloggeren trenger ikke å være slått på for å laste opp målinger.

IAQS - Sensor for innendørs luftkvalitet

IAQS uten trykkforskjell

Før installasjon, kontroller at salgspakken inneholder følgende utstyr og tilbehør:

  • Måleenhet for innendørs luftkvalitet (IAQS)
  • Veggfeste for måleinstrument
  • Klistremerker for festing
  • Strømforsyning

Installasjon av IAQS-måleenhet

1
Før installasjon, kontroller at innholdet i salgspakken er som oppført.
2
Finn et målested for måleinstrumentet der det er kontinuerlig elektrisk strøm og hvor instrumentet kan stå i fred.
3
IAQS-måleenheten krever en Seemoto- eller FeelPlace-basestasjon for å fungere. Hvis det ikke er installert en på målestedet, må du først installere den i henhold til enhetens installasjonsinstruksjoner og slå den på.
4
Installer måleinstrumentet for inneluft på stedet der du vil utføre målinger. Følgende punkter bør vurderes når du plasserer instrumentet:
  • Installer enheten i en høyde på omtrent 1,5 meter fra gulvnivå.
  • Hvis mulig, installer enheten på et sentralt sted i rommet. Av praktiske årsaker er enheten ofte montert på en vegg, så du bør unngå å installere enheten i nærheten av dører og/eller vinduer.
  • Vurder de umiddelbare miljøfaktorene når du plasserer enheten. For eksempel, i et klasserom er det lurt å installere enheten på et sted der den ikke vil tiltrekke seg for mye oppmerksomhet.
5
Monter enheten. Du kan bruke det medfølgende veggfestet hvis du vil. Hvis du bruker veggfestet, må du sørge for at det vertikale skruehullet vender opp.
  • Koble mikro-USB-kontakten på strømforsyningen til inneluftmåleren.
  • Koble strømforsyningen til en stikkontakt.

Enheten er nå installert uten differansetrykkmåling.

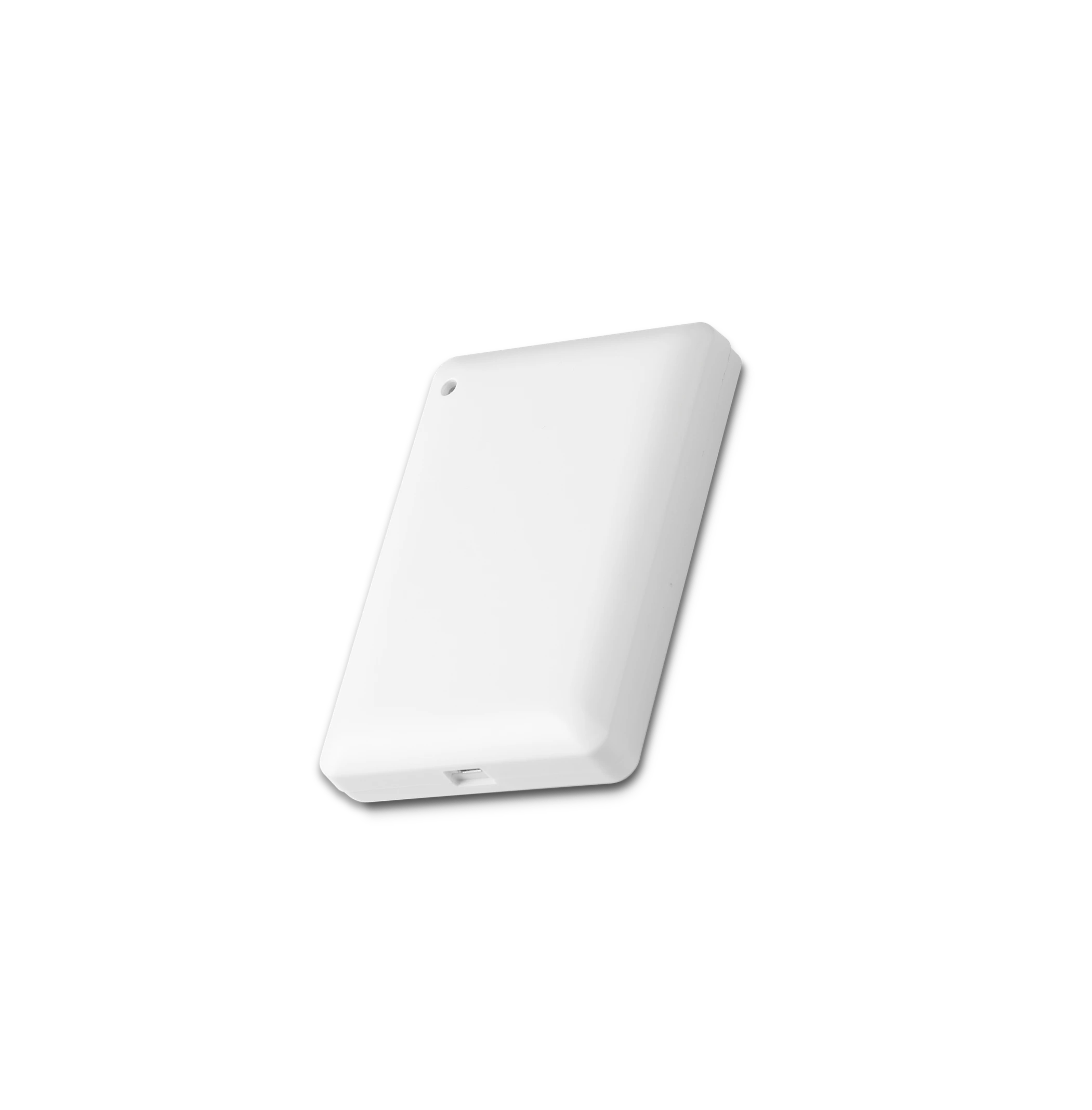

IAQS-installasjonsinstruksjoner
IAQS-installasjonsinstruksjoner

IAQS med trykkforskjell

IAQS - Innendørs luftkvalitetssensor med differansetrykkmåling

IAQS-sensoren med differansetrykkmåling måler ikke bare normale luftkvalitetsparametere, men også lufttrykkforskjellen mellom innendørs og utendørs rom. Dette er spesielt viktig ved overvåking av renrom i apotek eller andre spesialrom, for eksempel.

Installasjonstrinn (med differansetrykkmåling)

1
Installer IAQS-sensoren på veggen som i basisversjonen, omtrent 1,5 meter over gulvet og på et sentralt sted i rommet.
2
For måling av differansetrykk går en tynn måleslange fra sensoren og må føres ut.
3
Montering av differansetrykkmåleslangen:
  • Bor et 6–8 mm hull i ytterveggen eller vinduskarmen.
  • Monter det medfølgende kobberrøret (sporet) i hullet slik at det når ut.
  • Tett gapet mellom kobberrøret og veggen/vinduskarmen med silikon- eller akrylfugemasse til det er helt lufttett.
  • Koble differansetrykkmåleslangen til kobberrøret slik at slangen er stram, men ikke bøyd for mye.
  • Monter en værbeskyttelse på utsiden av slangen for å hindre at vann og insekter kommer inn i slangen.
4
På innsiden kobler du den andre enden av slangen til differansetrykkmålingskontakten på IAQS-sensoren (merket «Pa» eller lignende).
5
Koble til sensorens strømforsyning og la enheten starte opp.

Ting å vurdere når du måler differansetrykk

  • Målenøyaktigheten for differansetrykket er ±0,5 Pascal (Pa), noe som er tilstrekkelig for de fleste overvåkingsformål.
  • Måleslangen må ikke være bøyd eller klemt på noe punkt.
  • Sørg for at målepunktet i den ytre enden ikke er utsatt for sterk vind, da dette kan forvrenge måleresultatet.
  • Sjekk regelmessig at gjennomføringen fortsatt er tett og at det ikke er noen blokkeringer i slangen.
  • Hvis trykkforskjellen i rommet endrer seg plutselig, må du først kontrollere måleslangens tilstand og tettheten til gjennomføringen.

Basestasjoner

WGW - Lagerportal

WGW Installasjonsinstruksjoner (grunnleggende)

Installasjon av WGW-basestasjon

Følgende punkter må vurderes når du installerer basestasjonen:

  • Basestasjonen bør installeres på et sted med så fri siktlinje som mulig til sensorene.
  • Ikke installer enheten direkte mot en metalloverflate. Det anbefales en minimumsavstand på 5 cm fra metalloverflaten.
  • Hvis mulig, installer enheten i en høyde på omtrent 180–220 cm fra gulvnivå.
  • Ikke installer enheten direkte i taket.
  • Enheten må ha best mulig sikt til sensorene slik at signalene deres kan bevege seg uhindret. Hvis det er sensorer i mer enn ett rom, prøv å installere basestasjonen slik at den har best mulig dekning i alle rom.
  • Vær oppmerksom på at signaloverføringen gjennom vegger svekkes – spesielt gjennom betongvegger. Bruk om nødvendig en signalforsterker (REV-enhet).

Basestasjonen leveres forhåndskonfigurert og vil automatisk begynne å søke etter nettverkstilkobling og sensorsignaler så snart den får strøm.

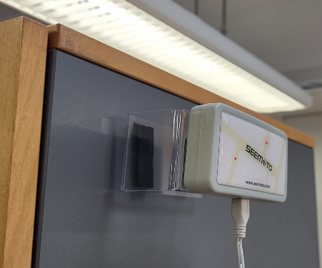

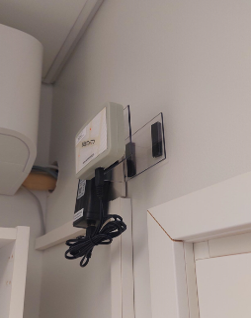

Grunnleggende installasjonsinstruksjoner for WGW
WGW grunnleggende installasjonsinstruksjoner 2
Grunnleggende installasjonsinstruksjoner for WGW

WGW med powerbank

Installere en WGW-basestasjon i et kjøretøy med en powerbank

Når du bruker basestasjonen i et kjøretøy eller et annet sted der kontinuerlig strøm fra nettet ikke er tilgjengelig, kan en powerbank brukes som strømkilde.

Bruk av en powerbank

1
Sørg for at powerbanken er fulladet før du bruker den.
2
Koble mikro-USB-kabelen fra strømbanken til strømkontakten på basestasjonen.
3
Kapasiteten til powerbanken avgjør hvor lenge basestasjonen vil fungere uten lading. Vanligvis vil en powerbank på 10 000 mAh gi omtrent 40–50 timers drift.
4
Plasser powerbanken og basestasjonen på et trygt sted i kjøretøyet, for eksempel i hanskerommet eller et annet passende sted.

Ting å merke seg

  • Ikke la powerbanken eller basestasjonen ligge i et kjøretøy i ekstremt kalde (under -10 °C) eller varme (over +40 °C) forhold over lengre tid.
  • Sjekk ladenivået på powerbanken regelmessig, og lad den opp om nødvendig.
  • Basestasjonen indikerer aktiviteten sin med et rødt LED-lys som blinker regelmessig når enheten er på.

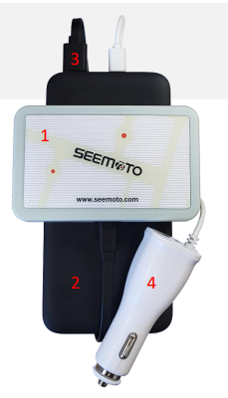

Installasjonsinstruksjoner for WGW-powerbank
Installasjonsinstruksjoner for WGW-powerbank

WGW med billader

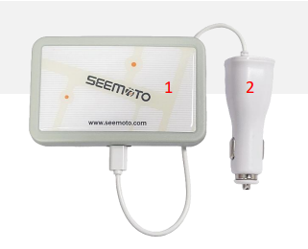

Installere WGW-basestasjonen i et kjøretøy med billader

Basestasjonen kan brukes i et kjøretøy mens den er kontinuerlig koblet til en billader, og gir strøm mens kjøretøyet kjører.

Installasjon av billader

1
Koble billaderen til bilens 12V/24V-uttak (sigarettenner).
2
Koble billaderen til basestasjonens strømkontakt med den medfølgende mikro-USB-kabelen.
3
Sørg for at den røde LED-lampen på basestasjonen lyser, noe som indikerer at enheten er på.
4
Plasser basestasjonen i kjøretøyet på et sted der den er så nært som mulig området som skal måles (f.eks. et kjølig transportrom), men beskyttet mot støt og vibrasjoner.

Ting å merke seg

  • Billaderen vil ikke forsyne basestasjonen med strøm når kjøretøyet ikke er i gang, med mindre kjøretøyets strømuttak er kontinuerlig påslått.
  • Hvis temperaturkontroll under transport er kritisk selv når kjøretøyet er slått av, bruk en powerbank eller sørg for at kjøretøyets strømuttak er konstant påslått.
  • Basestasjonen laster automatisk opp de lagrede måledataene til internett når den er koblet til et mobilnettverk.
Installasjonsinstruksjoner for WGW-billader
Installasjonsinstruksjoner for WGW-billader
DGW – Display Gateway

DGW med powerbank

Installasjon av DGW-displaybasestasjon med powerbank

DGW-basestasjonen er utformet for å visualisere temperaturmålinger via et display. Når den drives av en powerbank, kan den installeres på forskjellige steder som er relevante for applikasjonen.

Installasjonstrinn

1
Lad opp powerbanken helt før installasjon.
2
Koble powerbanken til USB-porten på baksiden av DGW med den medfølgende kabelen.
3
Plasser DGW-en på et synlig sted der displayet er lett å følge. Anbefalt høyde er omtrent 150–170 cm fra gulvnivå.
4
Hvis mulig, monter enheten på en vegg eller plasser den på en solid overflate der den ikke kan falle.
5
Sørg for at displayet aktiveres og viser måledataene (dette kan ta noen minutter første gang du starter det).

Ting å merke seg

  • Hvor lenge en powerbank varer avhenger av kapasiteten og skjermens lysstyrke. Vanligvis vil en powerbank på 10 000 mAh gi omtrent 20–30 timers bruk.
  • Sørg for at enheten har en god forbindelse til basestasjonen og sensorene.
  • Det anbefales å justere skjermens lysstyrke i henhold til bruksmiljøet for å oppnå optimal synlighet og strømforbruk.
  • Sjekk ladestatusen til powerbanken regelmessig, og skift den ut med en oppladet en om nødvendig.

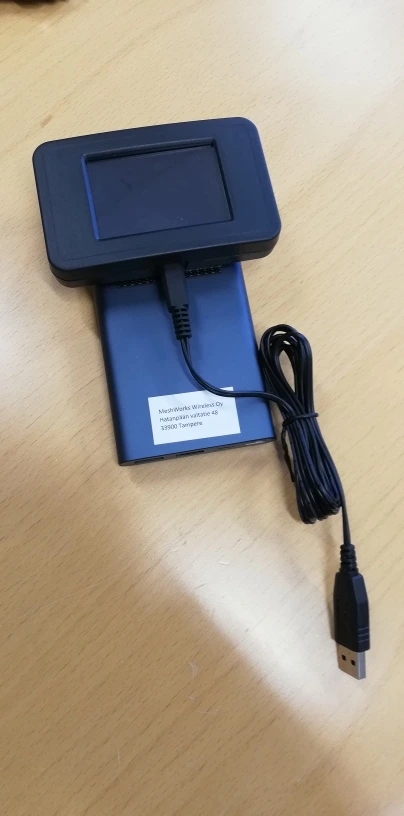

DGW-installasjonsinstruksjoner
DGW-installasjonsinstruksjoner

DGW uten powerbank

Installere DGW-skjermbasestasjonen med vekselstrøm

DGW-basestasjonen kan også installeres permanent for å bruke strøm fra nett, noe som anbefales for permanente installasjoner.

Installasjonstrinn

1
Velg et passende sted for skjermens base. Sørg for at strømledningen er lang nok til å nå stikkontakten.
2
Monter enheten på veggen med de medfølgende brakettene, eller plasser den på en solid overflate der skjermen er lett å se.
3
Koble strømforsyningen (5 V DC, minst 2 A) til strømkontakten på baksiden av enheten.
4
Koble strømforsyningen til stikkontakten og sørg for at enheten slår seg på.
5
Skjermen skal aktiveres og begynne å vise måledata når forbindelsen til basestasjonen og sensorene er opprettet.

Ting å merke seg

  • Sørg for at strømledningen er plassert sikkert og ikke utgjør en snublefare.
  • Plasser enheten slik at luften kan sirkulere rundt enheten, og at enheten ikke overopphetes.
  • Hvis displayet ikke viser måledata innen få minutter etter oppstart, må du kontrollere at basestasjonen og sensorene er slått på og fungerer som de skal.
  • Etter et lengre strømbrudd vil enheten starte på nytt automatisk når strømmen er tilbake.
EGW - Ethernet-gateway

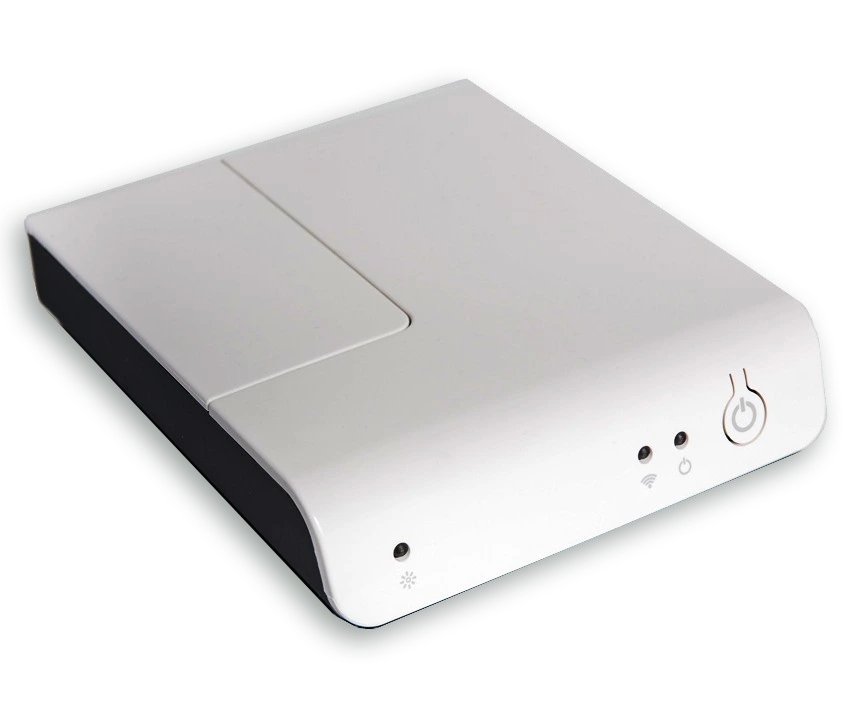

EGW-installasjonsinstruksjoner

Installasjon av EGW Ethernet-tilgangspunkt

EGW er et Ethernet-tilkoblet tilgangspunkt designet for fast installasjon. Det er den optimale løsningen for steder med en pålitelig kablet nettverkstilkobling.

Installasjonstrinn

1
Velg et installasjonssted som oppfyller følgende kriterier:
  • Høy plassering (anbefalt høyde 180–220 cm fra gulvnivå), men ikke direkte festet til taket.
  • Ingen metalloverflater i nærheten av enheten, minst 5 cm avstand til metallkonstruksjoner.
  • God siktlinje til sensorene, ikke bak hyller eller skap.
  • Innenfor rekkevidde av nettverkskabelen, i nærheten av nettverkstilkoblingspunktet (RJ45-plugg).
2
Monter enheten på veggen ved hjelp av de medfølgende brakettene.
3
Koble nettverkskabelen til RJ45-porten på enheten.
4
Koble strømforsyningen til enheten og stikkontakten.

Igangkjøring og drift

1
Når enheten starter opp, vil LED-indikatoren begynne å blinke mens enheten søker etter nettverkstilkoblinger.
2
Omtrent 5–10 minutter etter at en nettverkstilkobling er opprettet, vil LED-lampen lyse grønt, noe som indikerer at enheten nå har koblet seg til Seemoto-tjenesten.
3
Omtrent 30 minutter etter oppstart er enheten fullt operativ og begynner å overføre sensordata til Seemoto-tjenesten.

Ting å merke seg

  • Hvis LED-lampen ikke lyser grønt innen 30 minutter, må du kontrollere nettverkskabeltilkoblingen og nettverksfunksjonaliteten.
  • EGW krever en DHCP-server på nettverket for å automatisk hente en IP-adresse. Statiske IP-adresser støttes ikke i den grunnleggende installasjonen.
  • Enheten fungerer automatisk etter omstart og krever ikke separat konfigurasjon.
EGW installasjonsinstruksjoner
EGW installasjonsinstruksjoner

Rutere

REV - Rekkeviddeforlenger

REV-installasjonsinstruksjoner

Installasjon og bruk av REV-signalforsterkeren

REV (Range Extender) er en signalforsterker som utvider rekkevidden til et sensornettverk. Den plasseres mellom basestasjonen og sensorene på steder der direkte signaloverføring er svak eller fullstendig blokkert. Slike steder inkluderer andre rom, etasjer eller bygninger.

Grunnleggende investeringsprinsipper

1
REV-en bør plasseres slik at den mottar et godt signal fra basestasjonen, men også er nærmere sensorer med svakt signal.
2
Signalforsterkeren bør plasseres minst 5 meter fra basestasjonen – ikke for nær, men likevel slik at den mottar et tilstrekkelig sterkt signal fra basestasjonen.
3
Den ideelle plasseringen er mellom to mellomrom, for eksempel i en døråpning eller i nærheten av en passasje.

Installasjonstrinn

1
Velg et installasjonssted som oppfyller følgende kriterier:
  • Høy plassering, som basestasjoner (anbefalt 180–220 cm over gulvnivå).
  • Ikke direkte mot metall eller i nærheten av metallvegger.
  • Nær en stikkontakt, da REV krever konstant strøm fra nett.
  • Fast festet for å hindre at enheten faller ned.
2
Koble enhetens strømforsyning til REV først, deretter til en stikkontakt.
3
Sjekk at LED-lampen på enheten lyser og begynner å blinke.

Igangkjøring og drift

1
Etter oppstart vil REV automatisk begynne å søke etter signaler fra en basestasjon i nærheten.
2
Innen omtrent 10–15 minutter vil LED-lampen begynne å lyse jevnere, noe som indikerer at REV-en har funnet en basestasjon og begynt å sende et signal.
3
Full driftsklarhet oppnås innen omtrent 30 minutter, hvoretter LED-lyset vil lyse kontinuerlig.

Ting å merke seg

  • REV krever alltid kontinuerlig strømforsyning for å fungere – et strømbrudd vil også avbryte signalforsterkningen.
  • Flere REV-enheter kan installeres i ett system for å forlenge signalet i forskjellige retninger.
  • Hvis signalet ikke forbedres etter at du har installert REV-enheten, kan du prøve å flytte enheten nærmere sensorene eller basestasjonen.
  • Etter strømbrudd starter REV automatisk på nytt, og det kreves ikke manuell omstart.
